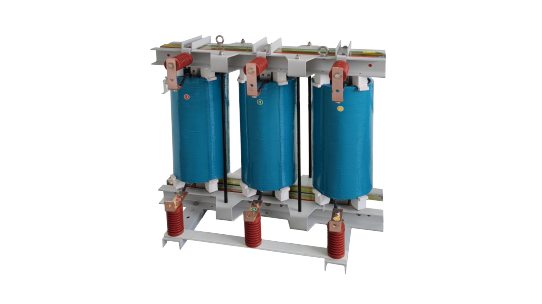

中压电力电抗器  HVRS 系列

稳定电压波动,提升电能质量,保障电网安全运行

  • 产品描述

    HVRS 10kV电抗器是专为中高压电力系统设计的电力调节设备,旨在稳定电网电压波动,提升电能质量。它采用高品质材料制造,具有优异的电气性能和长期稳定性,能有效滤除电网中的谐波,减少电压波动,保障电网安全运行。此外,HVRS 10kV电抗器还具备结构紧凑、易于安装与维护等特点,是优化电网性能、提升电力系统稳定性的关键组件。

    HVRS 10kV电抗器具备卓越的谐波抑制能力,能有效滤除电网中的谐波成分,稳定电网电压,减少电压波动,确保电力设备稳定运行。该电抗器采用紧凑结构设计,占地面积小,安装简便。同时,其维护成本低,易于保养,降低了电力系统的整体运维成本,提高了运营效率。

技术概述

构造三相,铁心式
冷却方式气冷式
装置场所户内式(IP00)
浸渍方式于真空下注以聚酯树脂
绝缘等级155°C(F级)
基波电压Uh1=1.05%U
谐波负荷三谐波电压允许值:系统电压x0.5% (U3rd=U x0.5%)
五谐波电压允许值:系统电压 x5.0% (U5th=U x5.0%)
七谐波电压允许值:系统电压 x5.0% (U7th=U x5.0%)
耐压测试10kV-1 分钟(根据 IEC6076/3)
误差±3%
线性度1.2*各次谐波电流(Ilin = 1.2∑(Ih))
制造标准IEC60076-6,IEC60289

产品亮点

  • 节能与环保
  • 智能化与可视化
  • 广泛兼容性
